中文字幕+中文在线,日韩欧美福利视频,国产一区二区三区日本韩国午夜,欧美激情啪啪综合网,综合 欧美 亚洲日本

滲碳件熱處理工藝

文章來源：sjzwx 更新時間：2015-02-06 09:39:07

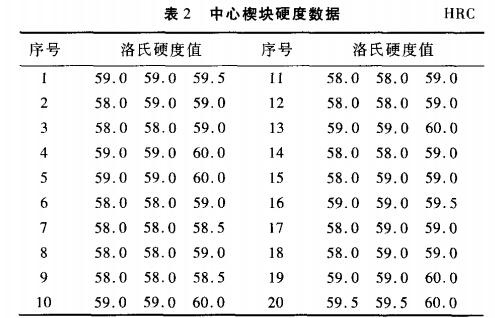

    滲碳件在滲碳前要進行（保護氣氛）正火十髙溫回火的預(yù)備熱處理，目的是為了獲得均勻分布的金相組織、消除鍛造應(yīng)力及鍛件各向異性、防止淬火后開裂和變形。滲碳件中心楔塊外形復(fù)雜，減重孔深，底部相對于前部叉口的截面尺寸變化大，如果熱處理不當(dāng)，很容易造成開裂。針對中心楔塊外形復(fù)雜、硬度公差范圍小和滲層要求高的難點，制定了合理的熱處理工藝。綜合考慮強滲階段、擴散階段的碳勢和保溫時間，為了達到最佳配比，適當(dāng)降低強滲階段的碳勢，延長擴散階段的保溫時間，有效地提高了滲層性能。另外，擴散結(jié)束后降溫、保溫一段時間后出室，然后再緩冷出爐，可以有效防止中心楔塊滲碳后由于冷卻過快而開裂。滲碳后再進行高溫回火，回爐后空冷，然后淬火、回火。用此工藝累計生產(chǎn)中心楔塊十幾萬件，無一開裂，層深和硬度等皆達到內(nèi)控指標(biāo)要求。表2為隨機抽取的20件中心楔塊硬度數(shù)據(jù)。
